关于控制电缆标准修订的认识 睿康文远电缆股份有限公司 王岩

发布时间:2019-01-28     发布者:陈佶民

关于控制电缆标准修订的认识 睿康文远电缆股份有限公司 王岩



  1. 所见现行相关标准

    1. IEC 60227-7:2003  Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V — part 7: Flexible cables screened and unscreened with two or more conductors（GB/T 5023-7：2008 两芯或多芯屏蔽和非屏蔽软电缆）

    2. EN 50525-2-51:2011  Electric cables-Low voltage energy cables of rate up to and including 450/750V(U0/U)- -Part-2-51: Cables for general applications- Oil resistant control cables with thermoplastic PVC insulation（与IEC 60227-7:2003基本一致）

    3. EN 50525-3-21:2011  Electric cables-Low voltage energy cables of rate up to and including 450/750V(U0/U)- -Part-3-21: Cables with special fire performance- Flexible cables with crosslinked insulation, and low emission of smoke

    4. JIS C 3401:2002  Control cables

    5. GB/T 9330:2008  塑料绝缘控制电缆



  2. 各标准的适用范围

2.1 This part of IEC 60227 details the particular specifications for polyvinyl chloride insulated, screened and unscreened control cables of rated voltages up to and including 300/500 V.

The main purpose of these cables is for the interconnection of parts of machines used for manufacturing purposes, including machine tools and mechanical handing equipment.  (IEC 60227-7)。

2.2 The cables are intended for the interconnection of manufacturing machines. The cables of rated voltages U0/U 300/500 V (EN 50525-2-51)。

2.3 The cables are intended for the connection of equipment and machinery to the fixed supply. The cables are of rated voltages U0/U 450/750 V (EN 50525-3-21)。

2.4本标准对600V及以下控制回路用聚氯乙烯、聚乙烯、交联聚乙烯绝缘，聚氯乙烯、聚乙烯、阻燃聚乙烯护套控制电缆进行规定(JIS C 3401)。

2.5 适用于交流额定电压为450/750 V 及以下控制回路、监控回路及保护线路等场合使用的控制电缆(GB/T 9330)。



  1. 标准制定过程

3.1、 国内

JB 678：1982 塑料和橡皮绝缘控制电缆



GB 9330：1988 塑料绝缘控制电缆

GB/T 9330：2008 塑料绝缘控制电缆



GB/T 5023-7：1997 两芯或多芯屏蔽和非屏蔽软电缆

GB/T 5023-7：2008 两芯或多芯屏蔽和非屏蔽软电缆



3.2、 国外

VDE 0250-405：1981（原文件称：本标准包含的内容还无相应的地区或国际标准）

VDE 0250-102：1992



3.2、 国际

IEC 60227-7：1995

IEC 60227-7：2003



EN 50525-2-51：2011/ EN 50525-3-21：2011

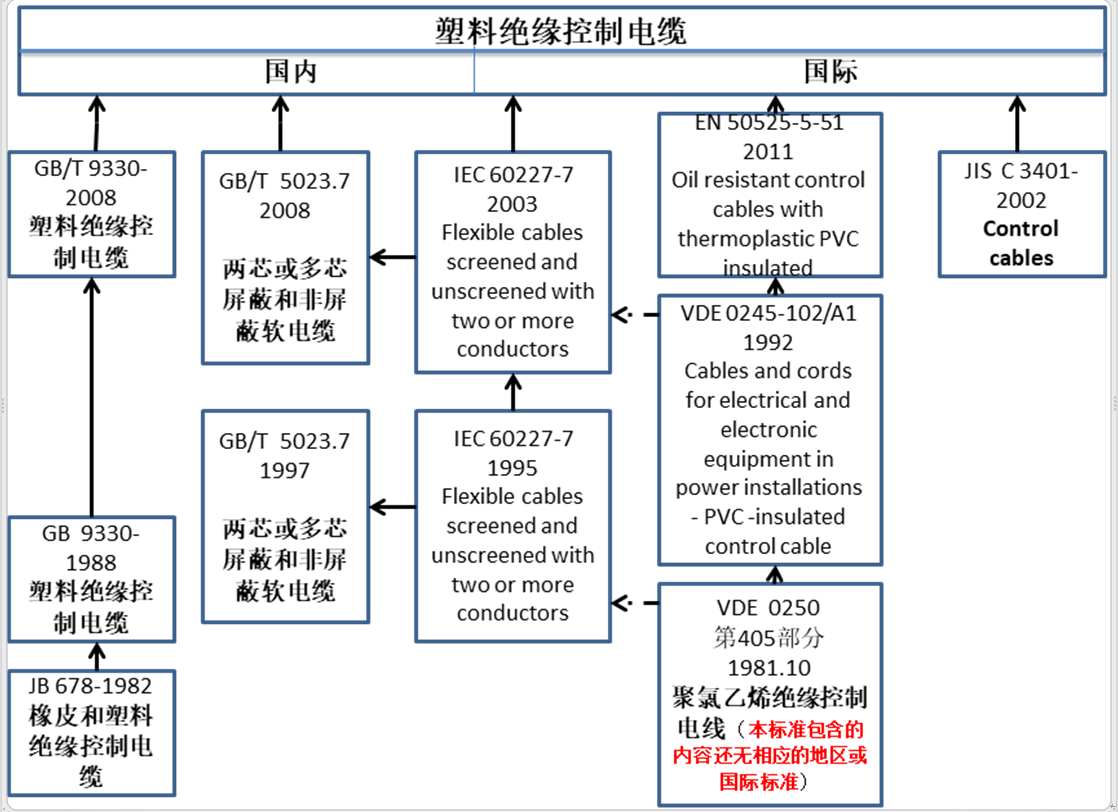

  1. 标准间的关联





  2. 国外厂商对控制电缆标准的理解

IEC 60502.1的产品也适用于对控制电缆的要求。如下面介绍的控制电缆可用于监视设备中心的控制回路，可敷设在室外干燥或潮湿的电缆沟中；电缆的电压等级为0.6/1kV，导体为绞合铜导体，黑色PVC绝缘，2～30芯，黑色PVC护套。






也许可以理解为，一般情况下：电气设备内部用控制电缆执行IEC 60227.7的要求，电气设备外部用控制电缆执行IEC 60502.1的要求。




  1. JIS C 3401介绍

JIS C 3401是笔者见到的唯一国家级用于电气设备外部的控制电缆产品标准。其主要内容如下：

导体：2类软铜绞线

绝缘材料；聚氯乙烯、聚乙烯、交联聚乙烯

护套材料：聚氯乙烯、聚乙烯、阻燃聚乙烯

电缆品种：

品种

标识

控制用聚氯乙烯绝缘聚氯乙烯护套电缆

CVV

控制用聚乙烯绝缘聚氯乙烯护套电缆

CEV

控制用聚乙烯绝缘聚乙烯护套电缆

CEE

控制用交联聚乙烯绝缘聚氯乙烯护套电缆

CCV

控制用交联聚乙烯绝缘聚乙烯护套电缆

CCE

控制用聚乙烯绝缘阻燃聚乙烯护套电缆

CEE/F

控制用交联聚乙烯绝缘阻燃聚乙烯护套电缆

CCE/F



产品检测项目：

耐电压

水中

空气中

绝缘阻抗

绝缘和护套机械物理性能

抗张强度

伸率

绝缘和护套的加热老化

抗张强度

伸率

聚氯乙烯绝缘和聚氯乙烯护套的耐油

抗张强度

伸率

卷绕加热

聚氯乙烯绝缘

聚氯乙烯护套电缆

低温卷绕

聚氯乙烯绝缘

护套耐寒

绝缘和护套的热变形

聚氯乙烯绝缘

阻燃（倾斜燃烧）

聚氯乙烯护套电缆和阻燃聚乙烯护套

烟密度

阻燃聚乙烯护套电缆的绝缘和护套

燃烧时气体检测

阻燃聚乙烯护套电缆的绝缘和护套

酸度

导电率



  1. JIS C 3401：2002、GB/T 9330；2008、IEC 60502.1和EN 50525-3-21：2011对比

见附录。



  1. 个人认识

国际标准中的《控制电缆》产品主要是用于工业设备内部的能源类信号及能源的传输；对于所需的、固定敷设的设备外部用线，有的国家直接采用IEC 60502.1标准、有的国家另行编制产品标准。

固定敷设的外部用线主要用在控制柜间、控制柜于操作台间、操作台于工作点间连线，大多使用环境相对良好。产品特征是：使用电压低、涉及线规少、标称截面小、电缆线芯多、电缆线芯截面同一、结构要求相对简单、敷设长度较短、敷设路径随现场实际变化多。

此类产品的标准若单独成标，下列想法可否做一思考方向：

电压等级：450/750 V

导体：5类裸铜绞线

绝缘材料：聚氯乙烯、阻燃聚乙烯、阻燃交联聚乙烯

护套材料：聚氯乙烯、阻燃聚乙烯



品种

假定标识

用途

主要燃烧特性

聚氯乙烯绝缘聚氯乙烯护套电缆

CVV

工业厂房内

单根垂直

阻燃聚乙烯绝缘阻燃聚乙烯护套电缆

CEE

工业室内防灾（亦为建筑用线预留空间）

C类成束

阻燃交联聚乙烯绝缘阻燃聚乙烯护套电缆

CCE



标称截面和推荐芯数：1.5mm2和2.5mm2 —— 6, 7, 12, 18, 24和36芯。

                    4mm2 —— 6, 7, 12 和18芯。

与GB/T 9330结构要求的主要差别：不推荐以导电线芯作为中心线芯，无屏蔽、铠装要求。这样：既对GB/T 9330有所继承，又与当今世界相关主流标准有所契合；尽量避免与GB/T 12706.1的实际交叉。



——————————————————————————————————



附录 各标准的比较表（以GB/T 9330为基准）



1、使用材料

序号

名称

IS C 3401

GB/T 9330

GB/T 12706.1

EN 50525-3-21

1

铜/铝导体

○/×

○/×

○/○

○/×

2.1

聚氯乙烯绝缘

○

○

○

×

2.2

聚乙烯绝缘

○

×

×

×

2.3

交联聚乙烯绝缘

○

○

○

×

2.4

阻燃交联聚乙烯绝缘

×

×

×

○

3.1

聚氯乙烯外护套

○

○

○

×

3.2

聚乙烯外护套

○

○

×

×

3.3

阻燃聚乙烯外护套

○

×

○

×

3.4

阻燃交联聚乙烯外护套

×

×

×

○

4

编织屏蔽

×

○

○

×

5

铜带屏蔽

×

○

○

×

6

铝/塑复合薄膜屏蔽

×

○

○

×

7

双钢带铠装

×

○

○

×

8

钢丝铠装

×

○

○

×











2、结构及尺寸

序号

名称

IS C 3401

GB/T 9330

GB/T 12706.1

EN 50525-3-21

1

铜导体

2类裸铜导体

1、2、5类裸/镀层铜导体

1、2、5类裸/镀层铜导体

5类裸铜导体

2

截面范围—芯数范围

1.25～3.5 — 2～30芯

5.5 — 2～20芯

8 — 2～12芯

14 — 2～4芯

0.5～2.5 — 2～61芯

4～6 — 2～14芯

10 — 2～10芯

1.5～1000 — 1～61芯



1.5和2.5 — 6～36芯

4 — 6～18芯

3

聚氯乙烯绝缘厚度

标称截面范围—标称厚度

1.25～3.5-0.8

5.5～14-1.0

8-1.2

14-1.4

22-1.6

0.5～1.0-0.6

1.5-0.7

2.5～6-0.8

10-1.0



1.5～16-0.7

×

4

聚乙烯绝缘厚度

标称截面范围—标称厚度

1.25～3.5-0.8

5.5～14-1.0

22-1.2

×

×

×

5

交联聚乙烯绝缘

标称截面范围—标称厚度

同4

0.75～1.5-0.6

2.5～10-0.7

1.5，2.5-0.8

4～16-1.0

×

6

阻燃交联聚乙烯绝缘厚度

标称截面范围—标称厚度

×

×

×

1.5-0.8

2.5-0.9

4-1.0

7

成缆不推荐以导电线芯作中心线

×

×

×

○

8

无屏蔽、铠装结构

×

×

×

○

8

护套

略

略

略

略



3、成品检验项目与要求

序号

名称

IS C 3401

GB/T 9330

GB/T 12706.1

EN 50525-3-21

1

成品电缆电压试验

2000V/1min；

25℃/1h-1m

2000V/1min

3000V/5min

3500V/5min

25℃/1h-20m

2500V/15min

2

绝缘线芯电压试验

——

25℃/1h-5m

0.6mm：2000V/5min

＞0.6mm：2500V/5min

——

25℃/1h-5m

2500V/5min

3

绝缘电阻

常温，f(规格范围)

工作温度，f(规格)

工作温度，f(规格)

工作温度，f(规格)





4、材料性能

序号

名称

IS C 3401

GB/T 9330

GB/T 12706.1

EN 50525-3-21
